上海市軌道交通14號線云山路站位于上海市浦東新區張楊路、云山路，站體縱向沿云山路布置于道路下方，呈南北走向，地下三層，島式車站。車站東南側為已建6號線云山路站和出入口，南側有張楊路道路下方的共同管溝和6號線雙圓盾構區間，東西兩側分別為黃山新城、黃山花鳥市場等建筑。其中6號線云山路車站距離基坑39.7m，共同溝距離南端頭井最近8m，6號線雙圓盾構距離基坑30.6m。車站周邊環境較為復雜，且地下存在眾多管線，包括燃?xì)?、上水等壓力管線。

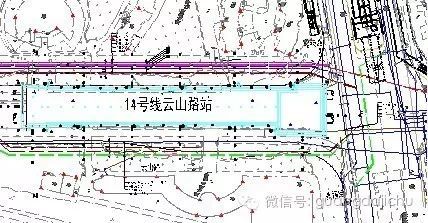

周邊環境圖

主體分為A、B兩區施工，先期施工A區，再施工B區。A區包括車站南端頭井，基坑深度26.48m，圍護結構采用1200mm厚地下連續墻，墻深48m；在地下連續墻外側設置700mm厚TRD工法隔水帷幕，墻深60m，總延長約150m。南端頭井外側與共同溝之間設置一排連續搭接的MJS工法旋噴樁，起隔離保護作用，直徑2200mm、半圓180°形式、搭接900mm、樁深27.3m。B區包括車站北端頭井及標準段，北端頭井基坑深度26.89m，圍護結構采用1200mm地下連續墻；標準段基坑深度25m，采用1000mm地下連續墻。

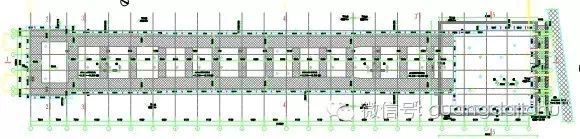

圍護體平面布置圖

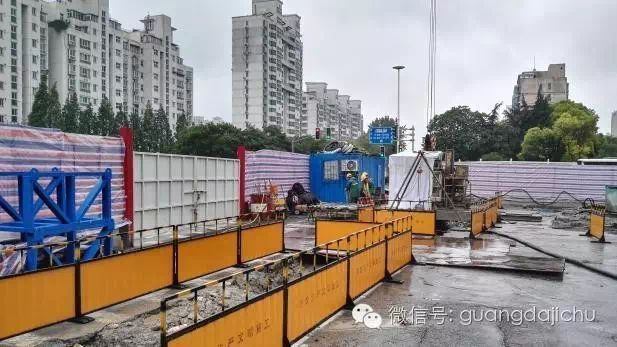

本工程由上海軌道交通14號線發展有限公司投資建設，上海建工二建集團有限公司總承包，我司為南端頭井TRD工法隔水帷幕及坑外MJS工法隔離樁的專業承包單位，2016年5月正式加入到建設隊伍中，目前工程正在火熱施工。

TRD工法在本工程的施工深度達60m，屬于超深TRD工程，并且是首次在地鐵深基坑工程中的應用，意義重大。TRD與MJS在不足1500平米的場地內同時施工，施工部署及綜合協調難度較大。作為軌道交通的示范工程，現場文明施工管理也是工作的重心之一。TRD工法、MJS工法地基處理新技術在本工程中的應用，將為工程的建設保駕護航。我們將努力踐行“科學管理、規范施工”的管理方針，引領行業新技術，為軌道交通工程的建設奉獻一份力！
